激光打標(biāo)機(jī)：不銹鋼材質(zhì)上如何打出深度。

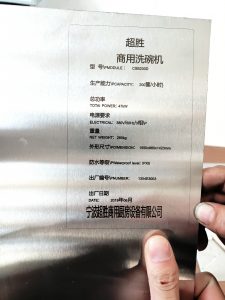

在不銹鋼制品上鐫刻清晰、耐久且深度可控的標(biāo)識，激光打標(biāo)機(jī)以其非接觸、高精度的優(yōu)勢成為理想選擇。然而，實(shí)現(xiàn)理想的打標(biāo)深度并非簡單按下按鈕，其背后是一系列精密參數(shù)的協(xié)同作用與對材料特性的深刻理解。

核心原理：能量與時間的博弈
激光作用于不銹鋼表面，高能量密度光束使材料表層瞬間升溫，發(fā)生氧化、熔融甚至微汽化反應(yīng)。標(biāo)記深度本質(zhì)上由單位面積吸收的激光能量總量決定。這取決于激光功率密度（功率/光斑面積）?與激光束在材料表面的有效作用時間。更深標(biāo)記需要更高的能量輸入或更長的熱作用時間。

操控深度的關(guān)鍵參數(shù)：

激光功率：?提升功率直接增加單脈沖能量，是加深標(biāo)記最直接的手段。但需警惕：功率過高易造成熔池過大、邊緣熱影響區(qū)增寬，甚至燒蝕過度導(dǎo)致標(biāo)記發(fā)黑粗糙。需找到目標(biāo)深度與表面美觀的平衡點(diǎn)。
打標(biāo)速度：?速度決定了光束在單點(diǎn)停留的時間。速度越慢，熱積累越多，深度越深。但過慢的速度不僅降低效率，同樣加劇熱影響。通常，追求深度需適當(dāng)降低速度，配合功率調(diào)整。
填充線間距/點(diǎn)間距：?在填充圖形（如文字、圖案）時，激光以多條掃描線或密集點(diǎn)陣覆蓋區(qū)域。縮小線間距或點(diǎn)間距意味著單位面積內(nèi)掃描路徑更密集，相鄰光斑熱量疊加效應(yīng)增強(qiáng)，顯著促進(jìn)熔融深度累積。這是實(shí)現(xiàn)深雕（如0.1mm以上）的核心技巧。
脈沖頻率：?對于光纖激光器，頻率影響單位時間內(nèi)的脈沖數(shù)。在固定速度下，較高頻率可能使脈沖點(diǎn)重疊度增加，熱量更集中，有利于加深。但需與掃描速度匹配，避免重疊不足或過度。
離焦量：?焦點(diǎn)位置影響光斑大小和能量密度。略低于表面（負(fù)離焦）?可增大作用光斑面積，延長熱作用時間，常被用于需要較深且均勻標(biāo)記的場合。

實(shí)戰(zhàn)操作流程：

基礎(chǔ)設(shè)定：?清潔樣品表面，選擇合適焦距場鏡。初始參數(shù)建議：功率中等（如60%），速度較高（如1500mm/s），頻率中等（如50kHz），線間距略寬（如0.05mm）。
深度初探：?固定速度、頻率和線間距，階梯式增加功率（如10%遞增），在同一樣品上打標(biāo)測試條，觀察深度變化趨勢。找到功率“臨界點(diǎn)”（深度開始顯著增加）。
速度微調(diào)：?在臨界功率附近，階梯式降低打標(biāo)速度（如每次降低100mm/s），觀察深度增加效果。注意標(biāo)記邊緣質(zhì)量。
填充密度精修：?若需進(jìn)一步加深，逐步縮小填充線間距或點(diǎn)間距（如0.05mm -> 0.03mm）。此步對深度影響極大，需謹(jǐn)慎微調(diào)。每次調(diào)整后均需測試。
頻率與離焦優(yōu)化：?在功率、速度、間距設(shè)定后，微調(diào)脈沖頻率觀察效果；嘗試小范圍改變離焦量（±1mm內(nèi)），找到深度與均勻性的最佳點(diǎn)。
綜合驗(yàn)證：?使用千分尺、輪廓儀或?qū)I(yè)深度測量工具精確測量最終參數(shù)下的標(biāo)記深度。在不同批次材料上驗(yàn)證穩(wěn)定性。

關(guān)鍵注意事項(xiàng)：

材料差異：?304、316、430等不銹鋼成分不同，對激光吸收率、導(dǎo)熱性有差異。換材料務(wù)必重新測試參數(shù)。
表面狀態(tài)：?拋光、拉絲、噴砂等表面對激光吸收率影響巨大，需針對性調(diào)整。
輔助氣體：?使用壓縮空氣或惰性氣體（如氮?dú)猓┐祾撸軠p少氧化、改善標(biāo)記對比度，有時也有助于控制熔池形態(tài)影響深度均勻性。
設(shè)備維護(hù)：?確保激光器輸出穩(wěn)定，光學(xué)鏡片（聚焦鏡、振鏡保護(hù)鏡）潔凈無污染，是保證深度一致性的基礎(chǔ)。
